      14/07/2012

просмотров 37 461

Электрическая схема Калина состоит из четырёх основных жгутов, соединённых между собой по средствам разъёмов. Соединительные разъёмы переднего, заднего жгута и жгута панели приборов находятся под торпедой с левой стороны. Соединительный разъём жгутов панели приборов и жгута ЭБУ находится в шахте отопителя.

1. Передний жгут. Соединяет аккумулятор с монтажным блоком и жгутом панели приборов, а так же монтажный блок с блок фарами, выключателем заднего хода на коробке передач, стартера, генератора и т. д.
2. Жгут панели приборов. Объединяет передний, задний жгуты проводов и жгут системы управления двигателем, монтажный блок, панель приборов.
3. Задний жгут. Соединяет жгут панели приборов с потребителями в дверях (стеклоподъёмники, соленоиды замков и т.д.) и задней части автомобиля.
4. Жгут системы управления двигателем. Объединяет блок управления двигателем с его предохранителями и реле, а также с датчиками и исполнительными приборами. Подключается к жгуту панели приборов.

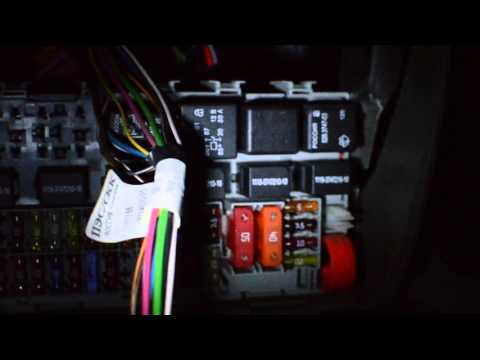

Для защиты электрооборудования и проводов от короткого замыкания применяются плавкие предохранители, расположенные в монтажном блоке, кроме предохранителей защищающих цепи системы управления двигателем. Там же располагаются промежуточные реле, кроме реле системы управления двигателем. Монтажный блок располагается с левой стороны от рулевой колонки в панели приборов под крышкой. Для доступа к предохранителям необходимо поддеть крышку панели приборов с правой и левой стороны за приливы и откинуть её вместе с блоком управления фарами и подсветкой приборов. На обратной стороне крышки нанесены обозначения защищаемых цепей предохранителей. Реле системы управления двигателем располагаются на кронштейне в тоннеле отопителя. Для доступа к ним необходимо удалить боковую крышку и ключом на 10 открутить гайку крепления кронштейна, после чего извлечь его вместе с реле. На этом же кронштейне расположено гнездо с предохранителем вентилятора радиатора. Три предохранителя системы управления двигателем расположены рядом с диагностическим разъёмом под крышкой облицовки тоннеля пола. Для доступа к ним достаточно аккуратно поддеть отвёрткой крышку и удалить её.
Ниже приведено описание предохранителей и реле, расположенных в монтажном блоке. А также схемы жгутов, принципиальная схема электрооборудования и схема системы управления двигателем.
При подключении дополнительных электроприборов необходимо учитывать мощность генератора, сечение проводов и номинальный ток предохранителя к которым производится подключение.

.
