Как подключить внешний датчик температуры Лада Гранта/Калина 2 Завод изготовитель решил, что на Лада Гранта и Калина 2 датчик температуры наружного воздуха будет установлен не на всех комплектациях. В данном фотоотчете рассказывается, как своими руками установить датчик температуры за бортом автомобиля и подключить его к штатной комбинации приборов.

Установка внешнего датчика температуры

Потребуется: Датчик температуры окружающего воздуха (каталожные номера: 21150-3828210-00, 21150-3828210-02 и 21150-3828210-03), комбинация приборов 2190-3801010-20, где версия ПО 90 или 91, либо 2192-3801010-20, где версия ПО 06 или 07 (), 2 метра провода.

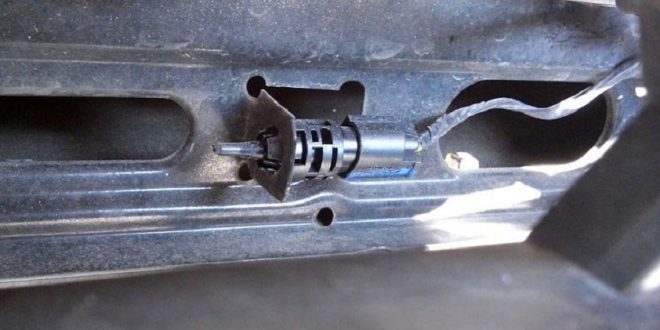

Находим отверстие за бампером, выше буксировочной петли и закрепляем датчик температуры на шпильку, как показано на фото. Один провод от датчика протягиваем в салон через резиновую заглушку гидрокорректора фар.
установка датчика внешней температуры на Гранту/Калина2прокладка проводки датчика внешней температуры на Гранту/Калина2

Подключение датчика наружной температуры

Потребуется: снять приборную панель ( или ), отключить клемму с аккумулятора.

Датчик температуры имеет два провода, любой из них подключаем к шпильке с проводом массы, которая находится рядом с местом установки. Второй провод, протянутый в салон, следует подключить на 25 контакт колодки комбинации приборов, который находится между розовым и белым проводами.
Подключение датчика наружной температуры калина 2 и гранта
Пункт с температурой за бором появиться на дисплее и будет доступен при переключении режимов (мгновенный расход, остаток пробега, напряжения и т.д.).
температура за бортом Гранты и Калина 2

Кстати, чтобы сделать свой автомобиль более похожим на комплектацию "люкс" достаточно .
