Расположение предохранителей на схеме для ВАЗ 2110, 2111, 2112

Сегодня рассмотрим расположение предохранителей в автомобилях ВАЗ десятого семейства, а именно моделей 2110, 21102, 21103, 2111, 2112. Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах замены предохранителей своими руками. Коснемся и самых частых проблем с предохранителями у владельцев этих автомобилей, методов диагностики и замены.

Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.

Давайте разберемся вообще для чего нужны предохранители в автомобиле. Прежде всего они отвечают за безопасность проводки и других систем машины. Важно понимать, что каждый конкретный предохранитель отвечает только за свою задачу и при замыкании или выходе из строя возгорание практически исключено. Перегорает конкретный предохранитель и это не вызывает цепного выхода из строя других систем.

В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет. В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Итак…

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

Реле подогрева сидений ваз 2110 где находится

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.

Таблица значений предохранителей ВАЗ 2110, 2111, 2112.

Расположение дополнительных предохранителей и реле

На рисунке ниже видим как добраться к дополнительным предохранителям автомобиля. Находятся справа от центральной панели, шурупы скручиваются и крышка легко снимается.

Реле подогрева сидений ваз 2110 где находится

Снятие крышки для диагностики и замены дополнительных предохранителей и реле

Ниже видим сами предохранители, их 6 штук по 15 Ампер каждый.

Реле подогрева сидений ваз 2110 где находится

Расположение дополнительных предохранителей

  1. Контроллер зажигания,
  2. Датчики кислорода, расхода воздуха, расчета скорости,
  3. Топливный насос и реле, форсунки,
  4. Вентилятор,
  5. Бензонасос,
  6. Зажигание.

Напоминаем, что F1-F20 являются так называемыми плавкими предохранителями. Это значит что перемычки и другие «хитрости» не приемлемы при работе. Если вы замените такой предохранитель своими руками на перемычку, то рискуете отказом системы.

Схема соединения предохранителей

На рисунке ниже изображен порядок подключения штекеров в монтажном блоке.

Реле подогрева сидений ваз 2110 где находится

Рисунок подключения штекеров в соответствующие колодки монтажного блока.

На рисунке ниже показана полная схема с обозначениями монтажного блока.

Реле подогрева сидений ваз 2110 где находится

Из этой схемы не сложно разобраться с порядком подключения штекеров.

  • К1 — исправность ламп,
  • К2 — очиститель лобового стекла,
  • К3 — поворотники, аварийка,
  • К4 — ближний свет,
  • К5 — дальний свет,
  • К6 — дополнительное реле,
  • К7 — обогрев заднего стекла,
  • К8 — не используемое реле на моделях ВАЗ десятого семейства.

Видео по снятию блока и замене предохранителей

Вопрос/ответ по предохранителям на ВАЗ 2110, 2111, 2112

Отвечаем на некоторые присланные вопросы по теме.

Подскажите, ваз 2110 перестал работать левый указатель поворота и дальний свет фар в чем может быть причина?
Откройте блок предохранителей и реле, возможно отошел контакт, пошевелите провода, посмотрите и проверьте и если надо замените предохранители своими руками.

Подскажите пожалуйста уже замучился, замыкает моторчик омывателя, свет в салоне с часами и перегорает при этом предохранитель F17?
Ставьте лампочку вместо предохранителя, отключайте все приборы, которые на этом предохранителе висят. Включайте зажигание. Если лампа не горит — поочередно подключайте все обратно. На каком загорится, там и проблема. Если горит сразу — короткое в проводке.

Подскажите что может быть, тускло горят огни заднего хода, если одну лампочку убрать, то вторая начинает гореть нормально, ставишь на место обе горят в пол силы. Стоп сигналы на этой же плате горят нормально.
Эта проблема связана с плохим контактом массы.

Почему плавится предохранитель F8?
Посмотрите под ополиком с водительской стороны. Если забивался катализатор, то тогда провода которые идут на обогрев переломились.

Почему печка выключена, а горячий воздух поступает?
Если горячий воздух, а стоит переключатель на холодном, то закис электро привод крана.

Машина заводится только периодически включаю зажигание приборы горят. Завожу на прямую стартер и заводится. Подскажите в чем проблема?
Поставьте между замком и стартером реле, не поможет — то замок зажигания.

Читайте также:

Похожие записи

  • Снятие и замена реактивной тяги ВАЗ 2110, 2111, 2112 своими руками Реле подогрева сидений ваз 2110 где находится Если вы стали слышать треск под рычагом переключения передач, то нужно проверять привод и
  • Снятие и замена датчика скорости ВАЗ 2110, 2111, 2112 своими руками Реле подогрева сидений ваз 2110 где находится При отказе работы спидометра и одометра, при неточный данных скорости рекомендуем снять и заменить
  • Слив и замена масла в двигателе и масляного фильтра ВАЗ 2110, 2111, 2112 своими руками Реле подогрева сидений ваз 2110 где находится Рекомендуем менять моторное масло сразу после покупки б/у автомобиля или при плановой смене раз
  • Снятие и замена рулевого колеса ВАЗ 2110, 2111, 2112 своими руками Реле подогрева сидений ваз 2110 где находится Пластик на руле у ВАЗа отличается низким качеством и грубостью на ощупь, поэтому в

Добавить комментарий Отменить ответ

Поиск по сайту

Реле подогрева сидений ваз 2110 где находится

Рубрики сайта

Оставайтесь с нами:

Automas.ru ВКонтакте

Проверить штрафы ГИБДД

Свежие записи

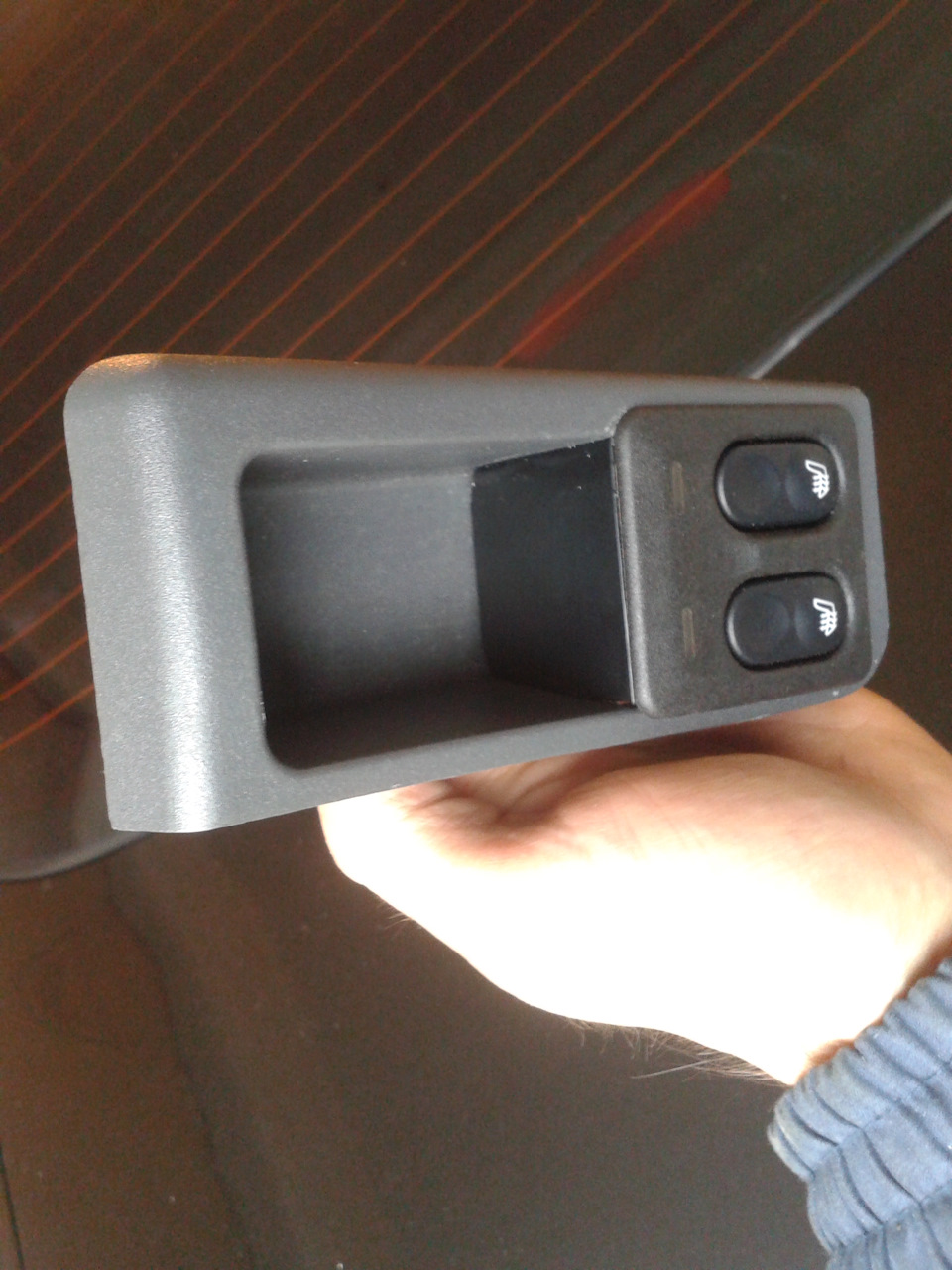

Re: Подогрев сидений. Схема и подключение, всё про "майки"

поднимем наболевшую тему. у меня тоже комплектация норма купил штатный комплект от люкса. посмотрел схему от "люкс +" нету в люксах никакого предохранителя и реле на попогреях, а все завязано через блок комфорта.
и так весь набор к штатной схеме крепится 3 проводами.
1. к белому проводу прикуривателя (+ подсветки)
2. масса, крепиться к массе под центральной консолью.
3. провод вктавляется в пустое 4 гнездо на блоке комфорта
вот и вся штатная схема.

так что всем у кого в люксе не работает попогрей не ищите реле и предохранители, их нет и не будет )))
смотрите приходит + от блока комфорта или нет, если приходит то не работает кнопка если не приходит, то скорей всего выгорело реле в блоке кмфорта, гарантийная замена.

__________________
Москвич 412>ВАЗ 1113>ВАЗ 2114>ВАЗ 2112>Шеви-нива>Приора 21723
+ владение FORD FIESTA, FORD FUSION

поднимем наболевшую тему. у меня тоже комплектация норма купил штатный комплект от люкса. посмотрел схему от "люкс +" нету в люксах никакого предохранителя и реле на попогреях, а все завязано через блок комфорта.
и так весь набор к штатной схеме крепится 3 проводами.
1. к белому проводу прикуривателя (+ подсветки)
2. масса, крепиться к массе под центральной консолью.
3. провод вктавляется в пустое 4 гнездо на блоке комфорта
вот и вся штатная схема.

так что всем у кого в люксе не работает попогрей не ищите реле и предохранители, их нет и не будет )))
смотрите приходит + от блока комфорта или нет, если приходит то не работает кнопка если не приходит, то скорей всего выгорело реле в блоке кмфорта, гарантийная замена.

Полностью голословное заявление. Не разбирался, а пишешь. Хоть страничку назад перевернул бы, посмотрел что люди пишут! Ну или вот это с альбома электросхем что -нибудь говорит? И блок комфорта к жопогреям никакого отношения не имеет.

Реле подогрева сидений ваз 2110 где находится
Реле подогрева сидений ваз 2110 где находится
Реле подогрева сидений ваз 2110 где находится

__________________
Не стой на пути у слонов!

Видео как заменить блок предохранителей ваз-2110

Взято с "Делай Авто"

Схемы электрооборудования ВАЗ 2110, ВАЗ 2111, ВАЗ-2112.

Для увеличения нажмите на изображении затем на крестик справа внизу.
Реле подогрева сидений ваз 2110 где находится

Схема электрооборудования автомобиля ВАЗ-2110. 1 — блок-фара; 2 — датчики износа колодок передних тормозов; 3 — датчик включения электродвигателя вентилятора; 4 — электродвигатель вентилятора системы охлаждения двигателя; 5 — звуковой сигнал; 6 — генератор; 7 — датчик уровня масла; 8 — блок управления электромагнитным клапаном карбюратора; 9 — контроллер отопителя; 10 — выключатель клапана рециркуляции; 11 — лампа подсветки рычагов управления отопителем; 12 — коммутатор; 13 — концевой выключатель карбюратора; 14 — датчик контрольной лампы давления масла; 15 — свечи зажигания; 16 — элек­тромагнитный клапан карбюратора; 17 — датчик указателя температуры охлаждающей жидкости; 18 — датчик-распределитель зажигания; 19 — катушка зажигания; 20 — стартер; 21 — электродвигатель вентилятора отопителя; 22 — дополнительный резистор электродвигателя отопителя; 23 — датчик скорости; 24 — выключатель света заднего хода; 25 — микромоторедуктор привода заслонки отопителя; 26 — клапан рециркуляции; 27 — датчик уровня тормозной жидкости; 28 — колодки для подключения электродвигателя омывателя заднего стекла; 29 — аккумуляторная батарея; 30 — электродвигатель омывателя ветрового стекла; 31 — датчик уровня омывающей жидкости; 32 — датчик уровня охлаждающей жидкости; 33 — моторедуктор очистителя ветрового стекла; 34 — монтажный блок; 35 — колодки для под­ключения жгута предупредительного света; 36 — переключатель наружного освещения; 37 — комбинация приборов; 38 — выключатель заднего противотуманного света; 39 — контрольная лампа противотуманного света; 40 — контрольная лампа обогрева заднего стекла; 41 — часы; 42 — выключатель обогрева заднего стекла; 43 — подрулевой переключатель; 44 — колодка для переключения проводов при установке блок-фар другого типа; 45 — регулятор освещения приборов; 46 — выклю­чатель зажигания; 47 — колодки для подключения жгута проводов очистителей фар; 48 — розетка для переносной лампы; 49-передний плафон освещения салона; 50 — выключатель стоп-сигнала; 51 — плафон освещения салона; 52 — блок бортовой системы контроля; 53 — датчик указателя уровня топлива; 54 — выклю­чатель аварийной сигнализации; 55 — датчик ремня безопасности водителя; 56 — прикуриватель; 57 — лампа подсветки пепельницы; 58 — выключатель лампы освещения вещевого ящика; 59 — колодка для подключения бортового компьютера; 60 — лампа освещения вещевого ящика; 61 — боковые указатели поворота; 62 — выключатели в стойках передних дверей; 63 — выключатели в стойках задних дверей; 64 — выключатель контрольной лампы стояночного тормоза; 65 — фонарь освещения багажника; 66 — датчик температуры для системы отопления; 67 — наружные задние фонари; 68 — внутренние задние фонари; 69 — фонари освещения номерного знака; 70 — элемент обогрева заднего стекла; 71 — колодка для подключения дополнительного стоп-сигнала. В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.

Схемы электрооборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка.

Реле подогрева сидений ваз 2110 где находится

Схема электрооборудования автомобиля ВАЗ-21102 с системой распределенного впрыска топлива (контроллер "Январь-4"). 1 — блок-фара; 2 — датчики износа колодок передних тормозов; 3 — звуковой сигнал; 4 — вентилятор системы охлаждения; 5- выключатель света зад­него хода; 6 — аккумуляторная батарея; 7 — генератор; 8 — датчик контрольной лампы давления масла; 9 — датчик уровня масла; 10 — свечи зажигания; 11 — форсунки; 12 — регулятор холостого хода; 13 — колодки электронного блока управления; 14 — датчик положения дроссельной заслонки; 15 — датчик положения коленчатого вала; 16 — модуль зажигания; 17 — датчик указателя температуры охлаждающей жидкости (для комбинации приборов); 18 — стартер; 19 — колодка диагностики; 20 — датчик температуры охлаждающей жидкости (для системы управления двигателем); 21 — датчик скорости; 22 — реле включения бензонасоса; 23, 35, 39 — плавкие предохрани­тели; 24 — электробензонасос; 25 — микромоторедуктор привода заслонки отопителя; 26 — клапан рециркуляции; 27 — вентилятор отопителя; 28 — насос омывателя вет­рового стекла; 29 — датчик уровня омывающей жидкости; 30 — датчик уровня тормозной жидкости; 31 — датчик уровня охлаждающей жидкости; 32 — моторедуктор стек­лоочистителя; 33 — дополнительный резистор вентилятора отопителя; 34 — реле включения питания системы впрыска; 36 — клапан продувки адсорбера; 37 — датчик массового расхода воздуха; 38 — реле включения вентилятора системы охлаждения; 40 — переключатель наружного освещения; 41 — датчик детонации; 42 — датчик концентрации кислорода (подогреваемый лямбда-зонд); 42 — СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается); 43 — контрольная лампа противотуманного света; 44 — контрольная лампа обогрева заднего стекла; 45 — выключатель про­тивотуманного света; 46 — выключатель обогрева заднего стекла; 47 — комбинация приборов; 48 — монтажный блок; 49 — датчик уровня топлива; 50 — выключатель за­жигания; 51 — регулятор яркости подсветки приборов; 52 — подрулевой переключатель; 53 — лампа подсветки рычагов управления отопителем; 54 — выключатель ава­рийной сигнализации; 55 — электронный блок управления отопителем; 56 — выключатель клапана рециркуляции; 57 — блок индикации бортовой системы контроля; 58 — боковые указатели поворота; 59 — датчик температуры для системы отопления; 60 — плафон освещения салона; 61 — передний плафон освещения салона; 62 — розет­ка для переносной лампы; 63 — электронные часы; 64 — выключатели в стойках передних дверей; 65 — выключатели в стойках задних дверей; 66- лампа освещения ве­щевого ящика; 67 — выключатель освещения вещевого ящика; 68 — прикуриватель; 69 — лампа освещения пепельницы; 70 — выключатель стоп-сигнала; 71 — элемент обо­грева заднего стекла; 72 — наружные задние фонари; 73 — внутренние задние фонари; 74 — лампы освещения номерного знака; 75 — лампа освещения багажника.

Схема электрооборудования автомобиля с кузовом "седан" (кроме узлов и деталей системы впрыска):

Реле подогрева сидений ваз 2110 где находится

Схема электрооборудования автомобиля с кузовом "универсал" (кроме узлов и деталей системы впрыска).

Реле подогрева сидений ваз 2110 где находится
