Рассмотрены автомобили 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

Toyota Vitz Platz

Расположение блоков управления и реле под капотом.

схема Toyota Vitz Platz

Расшифровка:

1 — реле масляного насоса (система «START/STOP»)

2 — блок плавких вставок (модели с системой «START/STOP»)

3 — блок реле №2 в моторном отсеке

4 — блок плав­ких вставок

5 — блок реле ABS

6 — реле управления стартером (система «START/STOP»)

7 — модулятор ABS

8 — правый передний датчик системы SRS

9 — монтажный блок в моторном отсеке

10 — левый передний датчик системы SRS

Расположение монтажного блока в моторном отсеке.

монтажный блок Toyota Vitz Platz

Для доступа к элементам блока, необходимо отжать фиксатор и снять крышку блока.

Расположение предохранителей.

предохранители Toyota Vitz Platz

Расшифровка:

Предохранитель Цепь предохранителя Номинал 1 ВА 10 А 2 H-LP RH Правая фара 10 А 3 H-LP LH Левая фара 10 А 4 ST Система зажигания 30 А 5 АМ2 Система зажигания, система безопасности (SRS), электронный блок управления двигателем, иммобилайзер, система предупреждения о невыключенном освещении 15 А 6 HORN Звуковой сигнал 15 А 7 EFI Электронный блок управления двигателем 15 А 8 DOME Часы, магнитола, освещение салона, ком­бинация приборов, система дистанционного управления центральным замком 15 А

Этот же блок в более развернутом виде.

блок Toyota Vitz Platz

Расшифровка:

A Реле №2 вентилятора B Реле №1 вентилятора С Реле системы впрыска D Реле э/м муфты компрессора кондиционера Е Реле звукового сигнала F Реле дополнительного отопителя G Нет Н Реле стартера а Нет b RDI (З0А) — вентиляторы радиатора и конденсатора с HTR SUB1 (З0А) — дополнительный отопитель d Нет 1 DOME (15А)
  • часы;
  • комбинация приборов;
  • внутреннее освещение;
  • магнитола;
  • система предупреждения
  • о невыключенном освещении;

  • дистанционное управление центральным замком;

2 EFI (15А)
  • управление двигателем
  • индикаторы режима работы АКПП
3 HOR№ (15А)
  • звуковой сигнал
4 АМ2 (15А)
  • стартер и зажигание
5 ST (З0А)
  • стартер и зажигание
6 Нет 7 H-LP LH (10А)
  • левая фара
8 H-LP RH (10А)
  • правая фара
9 А/С2 (7,5А) (модификации)



Блок плавких вставок в моторном отсеке.

плавкие Toyota Vitz Platz

Расшифровка:

1 MAIN (60А)
  • зарядка АКБ;
  • комбинация приборов;
  • управление двигателем;
  • фары;
  • внутренне освещение;
  • многофункциональный дисплей;
  • задний противотуманный фонарь;
  • SRS;
  • стартер и зажигание;
  • автоматическое сцепление
2 ALT (120А) (модели для холодного климата)

ALT (100А) (кр. моделей для холодного климата)

  • зарядка;
  • фары (модели без системы освещения в дневное время);
  • задний противотуманный фонарь;
  • габариты и освещение;
3 DC/DC (80А)
  • система «START/STOP»
4 ABS (60А)



Блок реле №2 в моторном отсеке.

реле Toyota Vitz Platz

Расшифровка:

A Реле фар B Реле переключения света фар С Реле дополнительного отопителя 1 H-LP HI RH (10А)
  • дальний свет правой фары
2 H-LP HI LH (10А)
  • дальний свет правой фары



Блок реле АБС.

блок реле Toyota Vitz Platz

Расшифровка:

1 — предохранитель ABS №3 (модели без VSC);

нет (модели с VSC), А — нет (модели без VSC);

реле ABS MTR (модели с VSC), В — реле ABS MTR (модели без V5C);

реле ABS CUT (модели с VSC), С — реле ABS SOL (модели без VSC);

нет (модели с VSC).

Расположение блоков управления в салоне автомобиля.

в салоне Toyota Vitz Platz

Расшифровка:

11 — блок управления системы «START/STOP»

12 — реле управления центральным замком

13 — приемник системы дистанционного управления центрального замка

14 — блок управления системой курсо­вой устойчивости

15 — блок управления электроусилителя рулевого управления (2SZ-FE)

16 — блок предохрани­телей

17 — монтажный блок под панелью приборов

18 — реле противотуманных фар (RS)

 Расположение монтажного блока в салоне под приборной панелью.

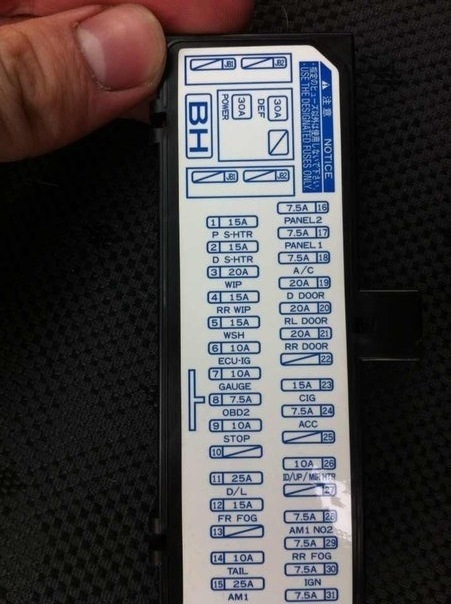

Для доступа к предохранителям откройте крышку.

под приборной Toyota Vitz Platz

блок предохранителей Toyota Vitz Platz

Расшифровка:

А Реле отопителя В Главное силовое реле С Реле-прерыватель указателя поворота D Реле топливного насоса а АМ1 (50А)
  • цепь АМ1 замка зажигания
b POWER (З0А)
  • электропривод стеклоподъемников
с HTR (40А)
  • кондиционер;
  • отопитель

1

METER (10А)
  • комбинация приборов;
  • указатели поворота и аварийная сигнализация;
  • системы предупреждения о непри- стегнутых ремнях и забытом ключе

2

Нет 3 ACC (15А)
  • предохранитель прикуривателя;
  • часы;
  • многофункциональный дисплей;
  • комбинация приборов;
  • магнитола;
  • электропривод зеркал;
  • системы предупреждения о непри- стегнутых ремнях и забытом ключе
