Багато людей, що мають приватний будинок, просто не уявляє його без печі. Здавна цей атрибут людського житла був любимо і поважаємо. Піч зігріє, нагодує і вилікує – саме тому, навіть при наявності проведеного в будинку газу, господарі не поспішають від неї відмовлятися, а споруджуючи нові будинки, в першу чергу замислюються про це будові.

«Грубкой» називали затишні малоросійські печі, які мали лежанки, і сьогодні вони знову стають популярними. Грубка на дровах своїми руками може бути зведена при будівництві будинку або вбудована вже готове приміщення.

Грубка на дровах своїми руками

Грубка на дровах своїми руками

При появі в Росії грубок голландок, вони увійшли в моду, так як мали компактний стрункий вид. Але, мабуть, вони здалися місцевим жителям малофункциональными, і тому їх модернізували, додавши до схемою будівлі ще і лежанку. Вийшов варіант російсько-голландської печі, її стали називати «грубкой». Вона має варочно-опалювальні функції, іноді об’єднана з каміном, і опалюється дровами.

Розроблені різні моделі таких печей: з лежанкою збоку або ззаду, високо, майже під стелею або на рівні столу.

Як і всі опалювальні споруди з цегли, піч-грубка має свою порядовую схему кладки – вона і стає керівництвом під час роботи. Розглянувши запропонований план, можна зрозуміти, як повинен йти цей процес. Представлена піч у стані нагріти кімнату площею 25-30 кв. м.

Грубка на дровах своїми руками

Нескладна, але ефективна піч-грубка

Але, перш ніж приступати до зведення, потрібно запастися усіма необхідними матеріалами для пристрою цього своєрідного витвору мистецтва.

 Матеріали

Для влаштування печі необхідно мати наступні матеріали:

червона цегла в кількості 800 шт.;

  • силікатна цегла для топки 150 шт.;
  • чавунні дверцята для топки 25?21 см, піддувала 25?13 см за 1 шт. і 18?10-5шт.;
  • чавунна засувка для димоходу 25?13 см -2 шт.;
  • варильна плита з двома конфорками розміром 71?41 -1 шт.;
  • колосник для топки 25?25 см -1 шт.;
  • духовка розміром 31?37?28 см;
  • металевий кутник 5?5 або 4,5?4,5 см;
  • щебінь і арматура для фундаменту;
  • сталевий дріт для кріплення дверцят;
  • цемент, пісок, гравій, глина або спеціальна суха суміш для кладки камінів.

Найкраще всі матеріали взяти з невеликим запасом, щоб в процесі роботи не виявилося, що чогось не вистачає.

 Розчин для кладки

Розчин для кладки печі тепер можна придбати в будівельних магазинах, але можна приготувати його і самостійно. Саморобний розчин обійдеться вам набагато дешевше, а також він має свої переваги.

Раніше кладка здійснювалася на розчин, виготовлений з глини і піску, однак він довго сохне, і часто при випалі на ньому з’являються тріщини, тому хочеться поділитися рецептом іншого, більш пластичного розчину, що має гарну адгезію.

Для його виготовлення розчину потрібні пісок, цемент і звичайна глина, яку отримують при отрытии котлованів або колодязів. Її потрібно розвести до консистенції густої сметани, а потім протерти через сітку. Це робиться для того, щоб позбутися сміття і дрібних каменів.

Розчин готують в різних пропорціях – вони залежать від жирності глини. Щоб визначити найкращий з них потрібно приготувати десять різних варіантів, по 20-50 грамів. Всі варіанти розчинів складаються з однієї частини цементу і:

  • 10 частин глини і 1 частини піску;
  • 9 частин глини і 2 частин піску;
  • 8 частин глини і 3 частин піску, і так далі, поступово зменшуючи на 1 одиницю кількість глини і, відповідно, збільшуючи частку піску.

Далі зразки розкладаються в окремі коробочки, і потрібно почекати, поки вони повністю висохнуть. Кращий з них буде той, який має у своєму складі більше глини і, висохши, не розтріснеться. На коробках потрібно зробити написи, скільки і яких інгредієнтів замішано саме в цьому складі.

Склад розчину має наступні переваги:

  • він приготований з доступних за ціною матеріалів;
  • він міцний навіть без випалу;
  • нагріваючись, сухий розчин обпалюється;
  • дуже швидко сохне, завдяки наявності в ньому цементу;
  • після висихання він стає набагато стійкіші до вологи, ніж традиційний розчин.

Пристрій фундаменту

Закладка фундаменту починається з підготовки ями котловану, вона повинна мати глибину, як мінімум 50 см, а іноді й глибше. Дуже глибокий фундамент роблять у нестабільних пучистых грунтах, де будь-яка споруда вимагає більш серйозного зміцнення.

Грубка на дровах своїми руками

Основа пічки – надійний фундамент

  • Якщо фундамент влаштовується в готовому будову, необхідно зробити розмітку підлоги і видалити його частину, в тому місці, де буде встановлена піч. Розмір майданчика під фундамент повинен бути на 15-20 см більше в кожну сторону, ніж перший ряд кладки грубки.
  • Дно котловану добре утрамбовується і викладається глиною, її шар становить від 10 до 15 див.
  • Потім йде шар щебеню в 10-12 див.
  • Наступного прокладкою послужить шар гравію.
  • Встановлюється дерев’яна опалубка, укладаються армуючі сітки.
  • Проводиться заливка бутобетонної сумішшю, її товщина повинна становити 20-25 см як мінімум. Бетонний фундамент повинен мати заглиблену в землю і надземну частину, також становить 20-25 см.
  • Після застигання цементної стяжки на всю її площу розстеляється гідроізолюючий матеріал, наприклад руберойд. На нього і буде укладатися перший ряд кладки.

Кладка печі

Кожен пічник має свої секрети, набуті за роки роботи. Але навіть деякі досвідчені майстри, починаючи кладку, перш ніж замішувати розчин, укладають всю конструкцію насухо. Це робиться для того, щоб розібратися в конфігурації кожного ряду. Крім цього, перед кладкою на розчин, кожен ряд також укладають насухо, щоб була можливість підігнати цеглу за розміром. І тільки після цього произволят кладку ряду з розчином. Найкраще дотримуватися цих хитрощів і проводити процес не кваплячись, щоб не зробити фатальних помилок, при яких не буде хорошої тяги або навпаки все тепло буде йти в трубу.

Грубка на дровах своїми руками

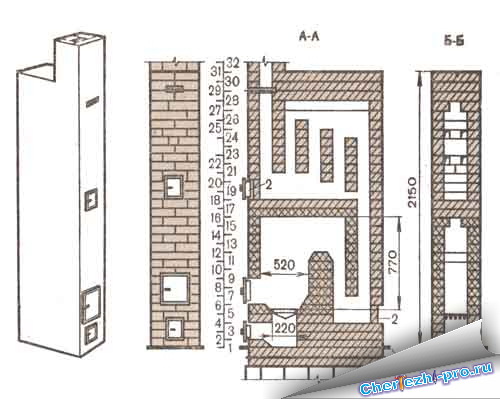

Загальна порядовая схема викладення одного з варіантів грубки

Представлена схема показує кладку найважливіших рядів, на які укладаються чавунні і металеві елементи. Щоб правильно виконати інші ряди, дуже важливо дотримуватися плану дій.

Грубка на дровах своїми руками

Викладка початкових рядів

  • Перший ряд повинен бути викладений точно і акуратно на розміченій поверхні, так як він дасть напрямок усієї конструкції. Для цього потрібно контролювати рівність кладки з допомогою рівня і куточка. Цей ряд суцільною і не має складних конфігурацій, так само, як і другий.

Грубка на дровах своїми руками

Викладаємо ряди з третього по восьмий

  • З третього ряду починається робота, що вимагає особливої уважності і вправності, так як від правильності їх кладки буде залежати робота печі. На третьому ряду виставляються всі нижні дверцята поддувальных отворів. Їх закріплюють за допомогою сталевого дроту. На схемі добре видно рух теплого повітря, який зігріває всю конструкцію, в тому числі і лежанку.
  • На п’ятому ряду встановлюється духова шафа. Не можна забувати, що біля нього залишається пустотну отвір, в якому довше зберігатиметься нагріте повітря.
  • З шостого ряду починають викладати топку силікатною цеглою, тут же укладається колосник.
  • У сьомому ряду на місце, де починається димохід, укладають першу засувку, а також встановлюють дверцята топки.
  • Восьмий ряд – це завершення кладки поверхні лежанки, вона повинна бути ідеально рівною, інакше всі горбки ви відчуєте своєю спиною.

Грубка на дровах своїми руками

Ряди з дев’ятого по одинадцятий, з установкою варильної панелі

  • Дев’ятий ряд кладуть за схемою, так само, як і десятий. Після його завершення встановлюється зміцнююча рама, зварена з металевого куточка. На одинадцятому ряду монтується варильна панель.

Грубка на дровах своїми руками

Викладка вертикальної частини печі-грубки

  • Наступні ряди йдуть за схемою. На тридцять першому ставлять засувку, навколо якої виконують кладку димоходу.
  • У горищному перекритті димохідну трубу необхідно ізолювати ізовером від легкозаймистих деталей конструкції будівлі. Оголовок труби виводиться на дах, навколо нього влаштовується гідроізоляція, а зверху надівається спеціальний парасолька.

Моделі грубки з лежанкою

Як говорилося вище, грубки можуть мати зазнообразные конструкції, з різним розташуванням лежанки, топки і варильної плити. Варто розглянути декілька з них, щоб знати, на якому з варіантів зупинитися.

Грубка на дровах своїми руками

Свежевыложенная пічка-грубка – затишний куточок

На даному фото представлена недавно складена піч, встановлена в споруджуваному будинку. Вдало розташована лежанка, дозволить влаштувати чудове затишне місце для відпочинку. Для лежака варильної панелі влаштовані окремі топки, що допоможе заощадити тепло.

У літній час ніхто не захоче грітися на гарячому лежаку, а ось плита може стати в нагоді для приготування їжі, і її можна натопити до потрібної температури дуже швидко – тепло не йтиме на нагрів лежака.

Над плитою влаштовано місце для сушіння, або ж його можна використовувати для зберігання сипучих продуктів. У всякому разі, додаткова полиця на кухні ніколи не поміщає.

Коли це місце виявить домашній кіт, то воно стане його улюбленим притулком, особливо в зимовий час.

Грубка на дровах своїми руками

Така грубка запросто зігріє 2-3 приміщення

Ця піч має теж вдале місцерозташування, так як навколо неї можна створити відразу три кімнати, які можуть бути обігріті. В одну з них грубка виходить лежанкою. Іншу кімнату зігріє тепла стіна печі. У приміщення кухні буде знаходитися сторона з варильною плитою і топкою, а також полиці для сушіння.

З такою піччю майже весь будинок буде отоплен в холодну пору, просушена промокла взуття і одяг, приготовлений гарячий обід. Вона стане надійною помічницею в будь-якій ситуації. Варто тільки закласти в неї дрова і запалити вогонь – і у вашому будинку з’явиться затишок і комфорт.

Грубка на дровах своїми руками

Відмінно виписується навіть з ультрасучасний дизайн кімнати

Ця гарна грубка для великої кімнати, де можна розташувати і кухню і їдальню. Прийшовши з морозу, відмінно буде забратися на теплу лежанку і як слід відігрітися. Для зручності з іншого боку печі влаштовані сходи. Для дров передбачена ніша, в якій вони будуть завжди сухими. Піч в цьому приміщенні є центральним атрибутом інтер’єру, який створює приємну затишну атмосферу і виконує необхідні для будинку функції.

Грубка на дровах своїми руками

Грубка з світлого цегли – чим не готова ліжко?

Модель цієї грубки має двоспальне лежанку, яка схожа на ліжко – варто тільки укласти на неї матрац і застелити білизна. У зимовий час натоплена з вечора піч буде зігрівати сплячих до самого ранку. Плита має одну конфорку, але зігріти чайник або приготувати їжу – цілком можливо. Зверху над варильною панеллю влаштована сушильна камера, яка може знадобитися для різних потреб. Не можна не помітити і панно на стіні, що має невеликі полички, на які можна зручно влаштувати улюблені книги.

Вся конструкція виконана із силікатної цегли, світлого кольору, що робить її ексклюзивною, так як в основному такий матеріал використовується лише для кладки топки.

Уважніше ознайомитися з секретами роботи пічника з викладення, наприклад, грубки на дровах, можна на відео, що додається:

Відео – піч на дровах своїми руками

Скласти в хаті піч справа дуже відповідальна і досить складне. Якщо ви ніколи не мали справу з подібною роботою, то, може бути, краще довірити її кваліфікованому пічник, сложившему вже не один десяток подібних конструкцій. Але, якщо ви хочете ризикнути і спробувати свої сили, виконуйте всі рекомендації, які допоможуть вам вдало завершити справу.
