Всем привет!
Необычная сегодня статья на блоге.
Будет полезна для тех, кто работает конструктором или инженером и создают свои чертежи в Компасе.
Больше пяти лет я старался избегать 3D моделей в Компасе, но сегодня случилось то, что я называю неизбежным. Мне нужно было перевести из 3D в 2D чертежи в Компасе.
Если вам кто-то подкинет чертежи, сделанные в 3D, не пугайтесь. Сейчас все поэтапно откроем и перенесем из 3D в 2D.

1. Откройте 3D модель в Компасе.

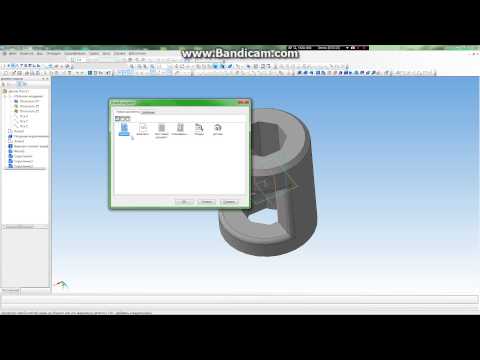

2. Теперь создайте новый документ «Чертеж»:

Как в Компасе перевести чертежи из 3D в 2D

3. В меню на новом чертеже жмите «Вставка» => «Вид с модели» => «Стандартные…»:

Как в Компасе перевести чертежи из 3D в 2D

Картинку можно увеличить

4.  В открывшемся окне выберите 3D модель, которую нужно перевести в 2D и жмите «ОК»:

Как в Компасе перевести чертежи из 3D в 2D

5. В меню снизу нажмите «Схема» и выберите, какие виды вам нужны и жмите на «ОК» :

Как в Компасе перевести чертежи из 3D в 2D

Я выбрал 5 видов:

Как в Компасе перевести чертежи из 3D в 2D

6. Теперь кликните на поле чертежа и фокус-покус готов:

Как в Компасе перевести чертежи из 3D в 2D

7. Чтобы посмотреть «камеру» в разрезе, выберите соответствующую кнопку:

Как в Компасе перевести чертежи из 3D в 2D
и разрежьте любой вид «камеры». Только вначале двойным щелчком мыши активируйте нужный для работы вид. После проделанной процедуры у вас появится камера в разрезе:

Как в Компасе перевести чертежи из 3D в 2D
