Статьи

Хорошо проветриваемое помещение является залогом здорового микроклимата в любом доме. На фоне повышенной герметичности современных пластиковых окон и капитальных входных дверей для обеспечения нормального воздухообмена ничего не остается, кроме как сделать вентиляцию в частном доме, причем сделать ее, вполне реально своими руками.

Фото вентиляционной системы на чердаке.

Фото вентиляционной системы на чердаке.

Вопрос как правильно сделать вентиляцию в доме мучает многих, ведь если об этом вовремя не позаботиться, то комфортная жизнь в таком помещении будет, мягко говоря, затруднительна. Из-за недостатка кислорода человек будет просыпаться с головной болью.

В санузлах поселится плесень и неприятные запахи. Ну а если вы решите что-то приготовить, то эти ароматы будет чувствовать весь дом.

Разновидности систем воздухообмена

Вариантов как правильно сделать вентиляцию в частном доме существует несколько, и выбирать здесь следует сугубо индивидуально. Главное правило гласит, что чем больше размеры строения и количество людей в нем обитающих, тем более мощную систему следует устанавливать.

Система с несколькими выводами.

Система с несколькими выводами.

Естественный воздухообмен

Данную систему смело можно назвать самой распространенной, для ее обустройства не требуется серьезных капиталовложений, здесь главное правильно расположить каналы для вывода отработанного воздуха и обеспечить естественный приток из окон, дверей или системы специально оборудованных клапанов.

Схема вывода трубы в стене.

Схема вывода трубы в стене.

Еще 20 – 30 лет назад естественной вентиляцией оборудовались практически все пяти и девятиэтажные дома. Она прекрасно работала, так как деревянные рамы не могли похвастаться своей герметичностью, квартиры проектировались грамотными инженерами, и естественный обмен воздуха вполне удовлетворял потребностям.

Как правило, монтаж таких конструкций вполне оправдан не только для пятиэтажек, но и для одноэтажных или двухэтажных домов с малой и средней квадратурой, в которых проживает до 5 человек. Цена сложных, регулируемых автоматических систем довольно серьезная, но дело даже не в этом. Принудительная вентиляция, особенно если ей неразумно пользоваться может даже навредить.

Естественное движение потока.

Естественное движение потока.

Скорость естественного воздухообмена, в среднем составляет 1м³/ч, для небольшой семьи, живущей в доме из 4 – 5 комнат, этого вполне достаточно. Искусственная современная система повлечет за собой не только серьезные расходы на закупку и монтаж, но и дополнительные затраты на электроэнергию. Плюс если ее неправильно эксплуатировать, она может в зимнее время быстро выхолодить дом.

Вытяжная система

Простая конструкция вытяжной системы ближе всего стоит к вопросу о том, как самому сделать вентиляцию в частном доме. По своей сути это слегка усовершенствованный вариант естественной циркуляции воздуха. Начнем с того, что вытяжки бывают двух видов, локального и глобального действия.

Самым ярким представителем локальной конструкции является вытяжка над кухонной печкой или вытяжной вентилятор в туалете. Эта конструкция уже предусматривает монтаж электрооборудования для принудительного выведения воздуха. Мощность таких агрегатов может варьироваться в зависимости от объема помещения.

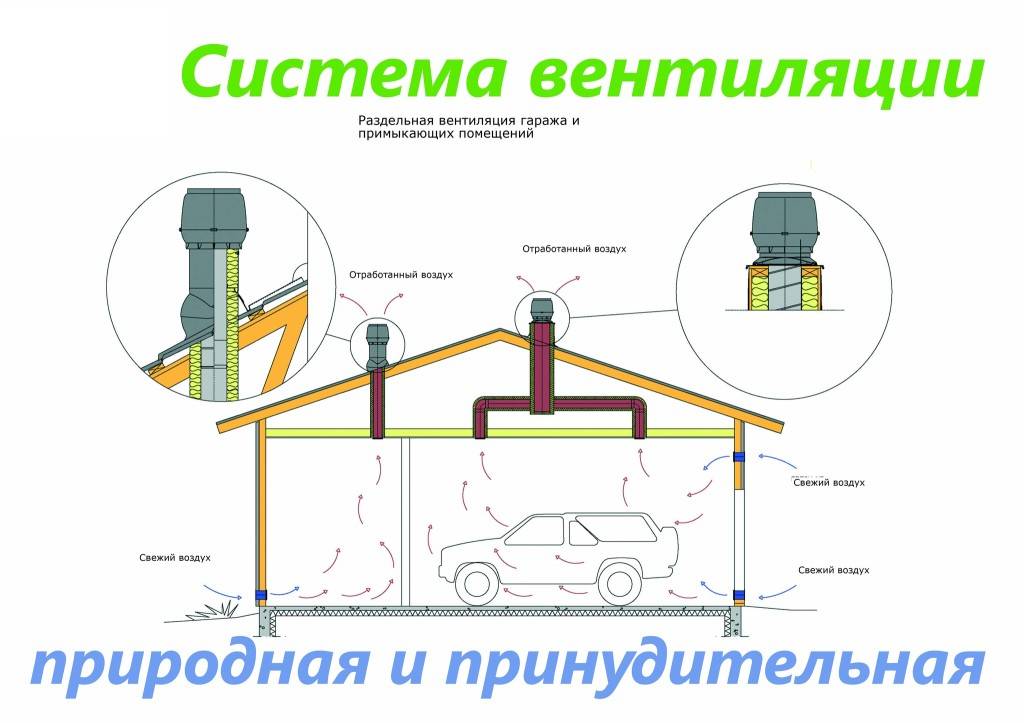

Вытяжка через две шахты.

Вытяжка через две шахты.

Исключительно вытяжные, глобальные системы в частном строительстве используются редко. Их обустройство предусматривает монтаж достаточно мощного вытяжного вентилятора на центральную шахту системы. При включении воздух вытягивается из всех точек одновременно, такой подход не всегда удобен.

Вывод трубы на крышу.

Вывод трубы на крышу.

Приточная система

Как видно из названия данная система обеспечивает стабильный принудительный приток свежего воздуха с улицы. Говоря о том, как сделать приточную вентиляцию в частном доме или в квартире следует отметить, что самым простым и распространенным способом является монтаж кондиционера с приточным каналом. По аналогии с кухонной вытяжкой, это локальная система поступления свежего воздуха.

Приток, как отдельная конструкция необходим в больших домах, особенно в холодное время года. Большинство таких агрегатов предусматривает встроенную систему обогрева и установку для фильтрации. Фильтры могут быть разными, начиная от элементарных москитных сеток и заканчивая мощными очистительными воздухозаборными системами.

Встроенные вентиляторы.

Встроенные вентиляторы.

Разогрев воздуха в них может осуществляться при помощи электрических тэнов или водяными гидрообогревателями. Монтаж водяного обогрева обходится намного дороже, но такие системы не сушат воздух, что очень важно для жилых помещений.

Комплексная система

Современные комплексные системы замены воздуха — это достаточно сложные, дорогостоящие агрегаты, что касается монтажа своими руками, то без владения определенными, узкоспециализированными знаниями и навыками никакая инструкция вам не поможет.

В таких машинах присутствует как приточная система нагнетания, так и вытяжная. Кроме того в разных комплектациях может устанавливаться отдельный обогрев или охлаждение, плюс допускается дополнительный монтаж агрегатов увлажняющих и фильтрующих воздух.

Вариант комплексной системы.

Вариант комплексной системы.

Практически все агрегаты комплексного действия оборудуются рекуператором. В определенной степени его можно назвать сердцем системы. Современные, усовершенствованные конструкции рекуператоров позволяют экономить зимой до 80% электроэнергии на обогреве и увлажнении холодного воздуха поступающего из приточной вентиляции.

Вариант рекуператора.

Вариант рекуператора.

Рекуператор агрегат достаточно громоздкий и, как правило, монтируется в отдельном подсобном помещении. Суть его работы заключается в том, что под определенным углом и при заданной скорости нагнетания внутри камеры встречаются два потока, теплый воздух из вытяжки и холодный от притока.

В результате свежий приток нагревается и увлажняется от вытяжки. Дополнительный нагрев предусмотрен, но его участие минимально, за счет этого достигается значительная экономия.

Разделение ввода и вывода.

Разделение ввода и вывода.

На что обратить внимание при монтаже

Вопрос как делать вентиляцию в частном доме требует комплексного подхода. В зависимости от того какой конструкции отдается предпочтение нужно выбрать из чего сделать вентиляцию в частном доме.

Какие агрегаты и какое сечение воздуховодов будет оптимальным, плюс необходимо сделать точные расчеты. Но вначале поговорим о требованиях.

Гофрированные трубы.

Гофрированные трубы.

Требования к системе

  1. Комплекс агрегатов и воздуховодов не должен выхолаживать помещение в зимнее время года. Желательно обеспечить приток воздуха комфортной температуры.
  2. Вне зависимости от типа конструкции, воздухообмен в помещении должен осуществляться непрерывно. Он может быть более или менее интенсивным, но непременно постоянным, без застоев.
  3. Все помещения в частном доме следует делать вентилируемыми. Это относится не только к жилым комнатам, но и к подвалу, кладовкам или котельной.
  4. Расположение каналов должно быть спроектировано таким образом, чтобы не возникало сквозняков.
  5. Как для естественной, так и для принудительной системы вентилирования существует похожий закон, он гласит, что свежий воздух должен двигаться по направлению от жилых комнат, спальни, гостиные, детские, к так называемым популярным помещениям, это кухня и санузлы. Таким образом, запахи из кухни и туалета не будут расходиться по дому.
Приточный клапан для монтажа в стену.

Приточный клапан для монтажа в стену.

Делаем расчеты

Все расчеты базируются на нормативных документах и вентиляция здесь, не является исключением. Так как нас интересует исключительно частное строительство, мы не стали вдаваться глубоко в дебри и составили для вас примерную подборку данных характеризующих воздухообмен в комнатах.

Назначение помещения Объем воздуха Направление движения Спальни 20м³/ч для 1 человека Приток Гостиные 40м³/ч для 1 человека Приток Кухни 60м³/ч Вытяжка Санузлы 25м³/ч Вытяжка Металлические короба.

Металлические короба.

Данная таблица базируется на выше упомянутом правиле, говорящем о том, что воздух должен идти из жилых комнат в направлении кухни и санузла. Это значит, что внутренние помещения не должны закрываться герметично.

Двери можно оборудовать специальными окнами и прикрыть их декоративными решетками. Но чаще всего оставляется зазор между дверью и полом размером в 20 мм, который обеспечивает циркуляцию.

Важно: воздуховоды могут быть круглыми квадратными или прямоугольными в соотношении 1:3, но сама конфигурация здесь не столь важна, главное правильно рассчитать сечение воздушного канала.

Вычислить сечение трубы своими руками вам поможет не сложная формула, такой расчет сможет сделать любой человек со средним образованием:

S = L/3600/v.

Где:

  • S – является искомой площадью сечения и измеряется в м².
  • L – характеризует величину воздухообмена м³/ч.
  • V – как обычно скорость потока, а 3600 это число секунд пробегающих за 1 час.
Подбор свечения воздуховодов.

Подбор свечения воздуховодов.

Скорость движения здесь указана неслучайно. Ведь для естественной циркуляции она не превышает 1м/с. Скорость принудительной циркуляции составляет примерно 2 – 3м/с.

Совет: принудительную циркуляцию можно сделать с большей скоростью движения, но этого делать не рекомендуется, так как в таком случае велика вероятность возникновения посторонних шумов при работе.

Обустройство естественной вентиляции

Данный вид вентиляции является базовым. Вне зависимости планируется монтаж принудительного воздухообмена или нет, он в любом случае должен присутствовать.

Ведь при отключении энергоснабжения движение потоков может замедлиться, но не должно остановиться.

Схема естественной вентиляции двух этажей.

Схема естественной вентиляции двух этажей.

  • Начинать следует с монтажа вытяжных каналов, через них будет удаляться отработанный воздух. Самое удобное место для этих конструкций несущая стена здания. Она в большинстве случаев, проходит в центральной части дома и граничит практически со всеми комнатами. Обратите внимание на то, что толщина этого базового сооружения не должна быть меньше 400 мм.
  • Для среднего двухэтажного дома, каких большинство, центральная шахта делается сечением не менее чем 130х130 мм. Если дом вытянутый, то имеет смысл делать несколько вытяжных шахт, чтобы снизить потери от соединений и увеличить КПД системы.
  • Входы в шахту и отводы монтируются под самым потолком комнаты, так как теплый отработанный воздух собирается именно там. Все промежуточные каналы объединяются в центральную шахту. Удобнее всего делать эти отводы из  сечением 100 – 120 мм, ее в случае необходимости легче прочистить.
Соединительные линии.

Соединительные линии.

Важно: промежуточные каналы, двигаясь по направлению к центральной шахте не должны располагаться горизонтально, чем больше угол, тем меньше потери при работе.

  • Все , как промежуточные, так и центральная при прохождении через неотапливаемый чердак или выводе на крышу должны обязательно утепляться. Если конструкция монтируется из кирпича, то толщина стенок центральной шахты делается не менее 2 кирпичей.
  • Асбоцементные или пластиковые трубы утепляются минеральной ватой. Также хорошо себя зарекомендовала специально утепленная металлическая двухслойная труба для дымоходов. Утепление необходимо для того, чтобы холодный воздух не опускался в помещение и не возникал эффект обратной тяги.
Циркуляция потока в доме.

Циркуляция потока в доме.

Важно: вентиляционная труба должна выводиться на полметра выше относительно конька здания, в противном случае в ветреную погоду из-за турбулентных потоков снизится уровень тяги или может возникнуть обратная тяга.

  • Самый простой способ обеспечить приток, это открыть форточку. Но чтобы не возникал сквозняк, некоторые хозяева идут более радикальным путем, они монтируют в стену специальный вентиляционный клапан с задвижкой. Чаще всего он устанавливается рядом с окном или непосредственно за радиатором отопления, так холодный воздух сразу нагревается от радиатора.
Вентиляционный затвор на оконной раме.

Вентиляционный затвор на оконной раме.

На видео в этой статье показаны тонкости обустройства вентиляции в доме.

Вывод

Вентиляция является одной из самых важных, основополагающих систем жизнеобеспечения. И хотя монтаж самой простой конструкции своими руками вполне доступен, относиться к этому процессу следует серьезно, так как переделать бывает тяжело.

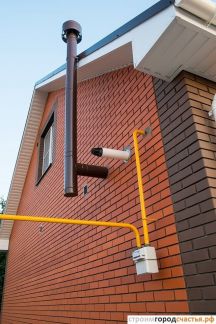

Вентиляционные выводы в частном доме.

Вентиляционные выводы в частном доме.
