Как многие уже знают, поставить не штатный ксенон на форд фокус нового поколения не так-то просто. Все дело в том, что у него очень хитрая система диагностики головного света. Её не удается обмануть простыми блоками снабженными нагрузочными резисторами (блоки с обманкой). Для того, чтобы на Ford Focus 3 ксенон работал и не выдавал ошибку, нужно использовать блоки снабженные системой CanBus (полностью иммитирующей алгоритм работы штатных ламп авто).
Небольшой отчет об установке ксенона на Ford Focus 3

Теперь по пунктам пройдемся по всем этапам установки ксенона на Focus 3:

1. Снимаем фару. Для этого откручиваем два самореза показанные на картинке. Аккуратно приподнимаем фару и тянем на себя.
Небольшой отчет об установке ксенона на Ford Focus 3

2. Для удобства снимаем разъем с задней стороны фары (он там один) нужно будет отогнуть защелку плоской отверткой.
Небольшой отчет об установке ксенона на Ford Focus 3

3. Теперь снимаем резиновую манжету, которая закрывает доступ к лампе ближнего света и аккуратно снимаем пластиковую клипсу которая удерживает лампу в отражателе.
Тут нас ждет полная неожиданность. Дело в том, что ксеноновая лампа отличается от галогенной своей конструкцией, а клипса удерживающая лампу в фаре на форде является одновременно и питающим разъемом.
Сняв штатную лампу мы сталкиваемся со следующей картиной:
Небольшой отчет об установке ксенона на Ford Focus 3

Возникает закономерный вопрос - Как закрепить лампу в отражателе?

Тут нам на помощь придет вот такой переходник:
Небольшой отчет об установке ксенона на Ford Focus 3

Продается на сайтах типа Али-баба в Китае, ну или кому срочно и неохота ждать месяц, можно приобрести у нас.

4. При помощи этого не хитрого девайса закрепляем лампу в фаре до щелчка.
Небольшой отчет об установке ксенона на Ford Focus 3

5. Померием диаметр резиновой манжеты через которую будем пропускать провода в фару (в комплекте с ксеноновой лампой)
Небольшой отчет об установке ксенона на Ford Focus 3

6. Прорезаем отверстие в резиновой заглушке, которая закрывает фару. Мы использовали специальный циркуль (можно обойтись ножом или ножницами).
Небольшой отчет об установке ксенона на Ford Focus 3Небольшой отчет об установке ксенона на Ford Focus 3

разъемы питания на лампе ( два разъема типа "папа" соединяем со штатным разъемом питания , в той самой хитрой клипсе удерживающей штатную лампочку, там будут разъемы типа "мама")
Соединить можно и наугад, ничего страшного не произойдет, ксенон просто не загорится, затем просто поменять местами разъемы. Ну или воспользоваться тестером, для этого нужно вернуть на место штатный разъем и включить свет. На ксеноновой лампе плюс это голубой обычно ( ну или красный).

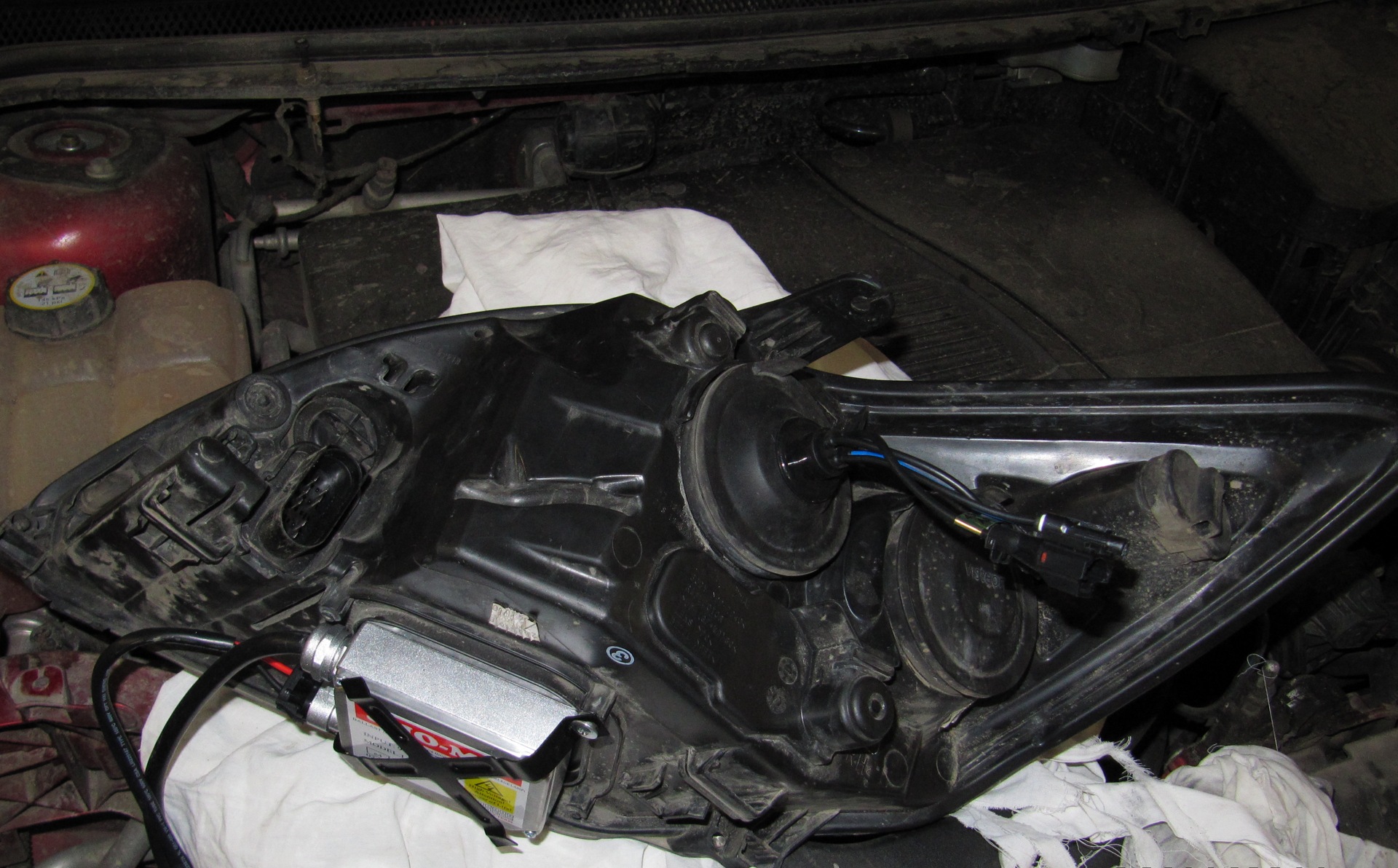

7. В конечном итоге все должно выглядеть вот так
Небольшой отчет об установке ксенона на Ford Focus 3

8.Теперь закрепим блок розжига. На фаре снизу есть место для установки штатного блока у нас блок не оригинальный по размеру чуть не подходит, поэтому крепеж сделаем из подручных средств
Небольшой отчет об установке ксенона на Ford Focus 3Небольшой отчет об установке ксенона на Ford Focus 3Небольшой отчет об установке ксенона на Ford Focus 3

Простенько и надежно.
Это в принципе на обязательно, можно закрепить блок в любом другом удобном месте.

9. Конечный результат, Ксенон 6000К.
Небольшой отчет об установке ксенона на Ford Focus 3


Источник: http://carstyling164.ru/ourwork/212-nebolshoy-otchet-ob-ustanovke-ksenona-na-ford-focus-3.html
