Сгорела энергосберегающая лампа? Конечно проще её выбросить в мусорку, ну а если таких неисправных энергосберегающих ламп уже целая полка, то можно попытаться отремонтировать ее своими руками и сделать из них хотя бы одну, но уже исправную.


Разборка и ремонт энергосберегающей лампы

Ремонт энергосберегающих ламп перегорела электронная схема

Данная лампа перегорает двумя способами:

горит электронная схема, а именно вылетает схема электронного балласта (диодный мостик, транзисторы и низкоомные резисторы в цепи эммитера, иногда шунтирующие диоды)
перегорает спираль накала (лампа как правило просто не включается или зажигается, мигая, очень долго)

Для начала выясним что произошло и попытаемся ее разобрать поддев плоской отверткой в местах указанными стрелками на фотографии. Внутри патрона энергосберегалки имеются специальные защелки, которые надо будет аккуратно отщелкнуть, причем так чтобы не сломать корпус

перегарела спираль накалаВнешний вид энергосберегающей лампочки

Вставляете отвертку между двух половинок, и крутите ее вправо или влево. Когда щель увеличится, в нее можно просунуть еще одну отвертку, а первой немного отступить, вставить в щель и опять провернуть. Здесь самоеосновное – отщелкнуть первую. Должно получится вот так:

Как правильно разобрать энергосберегалку

Перед нами окажется плата электронного блока, которая связана с цоколем и колбой лампы. Сама плата электронного блока – это стандартное пускорегулирующее устройство. Затем переходим к операции по отпаиванию колбы.

Разбираем самиРазборка лампы

Откусываем провода питания:

Питающие провода

Прозваниваем накальные нити в колбе энергосберегающей лампы:

Колба

Если хоть одна спираль перегорела, то колбу выкидываем, иначе подбираем к хорошей колбе исправную электронику. Раз, два, три .... Лампочка гори, и все мы собрали своими руками рабочую лампочку из нескольких :)

Для желающих поискать неисправности в электронном баласте привожу схему последнего.

По сути, это импульсный блок питания. Схема запуска состоит из элементов VD1, С2, R6 и динистора VS1. Диоды VD2, VD3 и резисторы R1, R3 выполняют защитные функции. При включении ЛДС через R6 заряжается С2, в определенный момент открывается динистор VS1 и формируется импульс, открывающий транзистор VT2. После этого конденсатор С2 разряжен, а диод VD1 шунтирует эту цепь. Запускается генератор на транзисторах VT1, VT2 и трансформаторе Тг1.

На нити лампы поступает напряжение через “силовой” конденсатор С6, резонансный СЗ и индуктивность L1. Разряд в лампе происходит на резонансной частоте, определяемой емкостью СЗ. Во время разряда СЗ шунтируется, и частота контура снижается, так как в работу вступает конденсатор С6 большей емкости. В это время транзистор VT1 открыт, сердечник Тг1 входит в насыщение, и за счет обратной связи по базе транзистор закрывается. Далее процесс повторяется.

В стартере возникает газовый разряд, его контакты нагреваются и замыкаются, ток течет через нити накала лампы, и они раскаляются до температуры около 800°С. Контакты стартера остывают, размыкаются, в дросселе возникает ЭДС самоиндукции, т.е. дроссель выдает импульс высокого напряжения на электроды ЛДС, что вызывает зажигание газового разряда в лампе

Если сгорела электроника энергосберегающей лампы, что делать?

Можно к рабочей колбе можно подсунуть стандартную дроссельную схему запуска. Нити накала в такой лампе включены последовательно через стартер. Дроссель выполнен на Ш-образном магнитопроводе (при плохой пропитке или сборке весьма гудящий компонент). Напряжение сети при замыкании тумблера, проходя через дроссель, поступает на нить накала первой колбы лампы, далее — на стартер и вторую нить накала. Стартер служит прерывателем.

Схема электронного блока энергосберегающей лампы

Напряжение зажигания тлеющего разряда стартера меньше напряжения сети, но больше рабочего напряжения лампы. В стартере возникает газовый разряд, его контакты нагреваются и замыкаются, ток течет через нити накала лампы, и они раскаляются до температуры около 800°С.

Классическая дроссельная схема запуска

Контакты стартера остывают, размыкаются, в дросселе возникает ЭДС самоиндукции, т.е. дроссель выдает импульс высокого напряжения на электроды ЛДС, что вызывает зажигание газового разряда в лампе.

Есть рабочая электронная схема, но нет рабочей колбы, что сделать?

Путем нехитрой переделки элетронного блока энергосберегающей лампы можно сделать импульсный блок питания, для этого потребуется лишь подключить дополнительный трансформатор с выпрямителем.

Трансформатор L1 можно также сделать своими руками из дросселя, включенного последовательно лампе имеющегося в схеме, предварительно разобрав его и удалив прокладки, создающие зазор в магнитопроводе,а затем добавить вторичную обмоткуили сделать новый трансформатор на ферритовом кольце от старого компьютерного блока питания диаметром 15-20 мм, - первичная обмотка 350 витков ПЭВ 0,23, вторичная - в зависимости от того выходного напряжения которое нам потребуется.

Самоделки из электронной части энергосберегающей лампы

Со временем в бардачке любого радиолюбителя скапливается огромное количество электронной начинки от энергосберегающих лампочек, а многие радиокомпоненты из них можно активно использовать в других радиолюбительских направлениях. Так высоковольтный генератор из балласта обычной энергосберегающей лампы собирается за 5 минут, и вуаля питание генератора Тесла уже есть.

Схемы подключения люминесцентных энергосберегающих ламп

Подборка нестандартных схем запитки таких ламп не переменным, а постоянным током, а также рассмотрен балласт для люминесцентных ламп на микросхеме IR2151.

Самодельная светодиодная лампа

Ох уж этот вопрос энергосбережения привел к тому, что купить обычную лампочку накала практически невозможно, а лампы дневного света раздражают наши глаза. Ответ прост переходим на светодиодные лампы которые не только более комфортные чем люминесцентные, но еще и более энергоэффективные и долговечные. Но посмотрев на их цену в магазине, желание их приобретать быстро отпадает. Но мы не будем отчаиваться мы же радиолюбители, так изготовим самодельные светодиодные лампочки от сети напряжением 220 В.

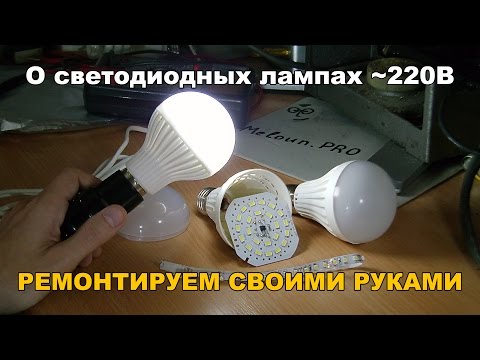

Что нужно знать для ремонта светодиодных ламп?

Если светодиодная лампа при включение пищит, но не светит, то необходимо ее разобрать и прозвонить обычным мультиметром каждый светодиод. (Один или несколько точно сгорели, особенно это типично для дешевых китайских ламп)
Если писка нет, то идем искать неисправность в плату драйверов, несколько их схем с описаниями рассмотрены ниже.


Немного о драйверах для светодиодных ламп

При конструирование светодиодной лампы, любой разработчик сталкивается с задачей отвода тепла, выделяющегося в небольшом объёме светильника, т.к перегрев светодиодам противопоказан. Кроме того источником выделения тепла, помимо самих светодиодов, является блок питания или другими словами - светодиодный драйвер. Рассмотрены конструкции на микросхемах: Supertex HV9910, LT3799 и NCL30000. В архиве приведены их подробные справочные характеристики.
