Решил вечером пробежаться по любимому порталу и увидел пост о балконе "своими руками". Как раз сегодня закончил делать подставку под ноутбук и тоже решил сделать пост, первый. Может кому и пригодится!


Охлаждающая подставка для ноутбука своими руками
Всем доброго времени суток!

Хочу поделится с вами историей и мини-инструкцией - создания своей, самодельной, охлаждающей подставки под ноутбук.

Началось всё с того что я банально, как и многие владельцы мощных и раскаленных ноутбуков задумался о приобретении охлаждающей подставки.

Прочитав кучу отзывов, форумов, топиков я пришел к выводу что подставка для ноутбука это вещь сугубо индивидуальная, а все имеющиеся в продаже подставки - универсальны. Да, они подходят для большинства ноутбуков, НО, эффективность за счет этой "универсальности" значительно снижается. В принципе, по большому счету можно было бы обойтись покупной подставкой, но я решил, если уж хочешь продлить жизнь своему ноутбуку, делать это надо с толком. Производимое охлаждение покупных подставок в общей массе не превышает 5-7 градусов по цельсию, учитывая что мой бук в очень доброй нагрузке может раскалиться до 80-90 градусов, а если считать что еще не лето, значит, это далеко не предел. Ну и еще один момент, у нас, мало-мальски цивильная подставка для бука стоит от тысячи рублей, и нету никакой гарантии что если ты возьмешь вдвое, а то и втрое дороже - ты получишь ощутимый результат.

Взвесив все за и против я решился на создание своей собственной, индивидуальной подставки. И вот как это было.

Изначально была идея сколотить всё это из дерева и вмонтировать туда пару-тройку куллеров. Не особо заморачиваясь на счет внешнего вида поделки. Но в последствии была принятая идея совместить, дерево и металл и сделать действительно красивое изделие.

Сразу скажу, что на изготовление самой подставки без куллеров, деньги, ушли только на саморезы.

Для изготовления ножек были взяты найденные в гараже остатки вагонки.

Охлаждающая подставка для ноутбука своими руками

При помощи таких замечательных инструментов как фрезер, шлейфмашинка и электролобзик удалось привести плашки вот к такому виду. Затем плашки была обработаны "сенежью" для сохранения первозданного вида

Охлаждающая подставка для ноутбука своими руками

На металлическую подставку которая опирается на "ножки из вагонки" пошел старый, отживший своё (а может еще не отживший, но судьбой было предначертано) ATX корпус. Так же, вырезанные уголки из корпуса были использованы в виде тех же уголков но только для подставки.

А вот и сам корпус, который пал в неравной схватке против лобзика.

Охлаждающая подставка для ноутбука своими руками

К слову сказать, металл из которого был изготовлен корпус оказался очень крепким и терпким на испытания насильников.

Охлаждающая подставка для ноутбука своими руками

Для особо чувствительных - я обещаю, останки корпуса - пойдут на благое дело!

В то время как на на крючках обсыхали ножки, рядом, на обогревателе томилась металлическая часть подставки со свеженанесенной на нее краской. К большому сожалению, фотографии приварки уголков к листу нету. Всё делалось при помощи лазерной сварки. Как это выглядит вы сможете увидеть на следующих фотографиях. Лист был покрашен в два слоя для получения максимально ровной поверхности, т.к при варке, работой лобзика и тд - были оставлены мелкие царапины. Так же перед покраской лист был обработан мелкой шкуркой с водой, для того чтобы снять заводской глянец. Лист не грунтовался.

Охлаждающая подставка для ноутбука своими руками

На следующий день, когда все необходимые элементы подставки наконец просохли - началась сборка. Наметив отверстия для ножек к листу, отверстия сначала были просверлены сверлом меньшего диаметра относительно диаметра самореза - для того чтобы при вкручивании самоедов доска не треснула.

Охлаждающая подставка для ноутбука своими руками

Для того чтобы во время сверления не пробить доску на сквозь, была сделана вот такая хитрая отсечка равная длине самореза.

Охлаждающая подставка для ноутбука своими руками

Далее, потихоньку вкручиваем саморезы. Без фанатизма. Излишний нажим может привести к неприятным последствиям.

Охлаждающая подставка для ноутбука своими руками

И вот, на одре, практически законченный вариант подставки.

Охлаждающая подставка для ноутбука своими руками

Немного промежуточных фотографии с отображением технологии.

Охлаждающая подставка для ноутбука своими руками

Теперь, наконец, в бой за более низкие температуры ядер входят куллера. Для установки на "платформу" были выбраны 2 куллера 60х60 и один 80х80.

Крепление вентиляторов производится за счет специально приобретенных болтов с диаметром 4мм и длинной порядка 4 см. Из всех предложенных в продаже - были выбраны самые длинные, в следствии чего их пришлось подрезать из за неказистого внешнего вида (т.к торчащие еще после куллера 3 см болта выглядят не очень приглядно).

Охлаждающая подставка для ноутбука своими руками

Все куллеры закреплены.

Охлаждающая подставка для ноутбука своими руками

Более детально.

Охлаждающая подставка для ноутбука своими руками

Теперь, когда все "строительные" работы закончены - оформляем электропитание. Для питания всех трёх куллеров был использованный 12 вольтный блок питания от старенького ADSL модема.

Охлаждающая подставка для ноутбука своими руками

Все куллеры соединены параллельно и запитаны от блока питания через молекс, что позволяет при случае аккуратно отсоединить одно от другого. На данный момент, это - законченный вариант проводки. Единственное что не было запечатлено это пластмассовый хомут, которым собраны провода и прикреплены за болт на большом куллере. Возможно, в дальнейшем еще будут какие то небольшие доработки питания.

Охлаждающая подставка для ноутбука своими руками

В качестве изоляции проводов, в аптеке, за десять рублей, была купленна система для кровезаменителя.

Охлаждающая подставка для ноутбука своими руками

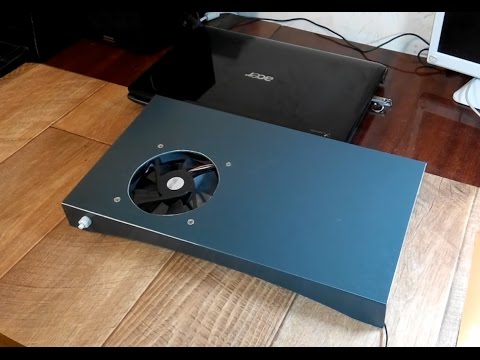

Ну и собственно законченный проект подставки во всей его красе без амуниции (мышь, хаб, клавиатура, бп и тд).

Охлаждающая подставка для ноутбука своими руками
Охлаждающая подставка для ноутбука своими руками
Охлаждающая подставка для ноутбука своими руками
Охлаждающая подставка для ноутбука своими руками
Охлаждающая подставка для ноутбука своими руками

И в экипированном состоянии

Охлаждающая подставка для ноутбука своими руками
Охлаждающая подставка для ноутбука своими руками
Охлаждающая подставка для ноутбука своими руками
Охлаждающая подставка для ноутбука своими руками
Охлаждающая подставка для ноутбука своими руками

Вот собственно и весь рассказ :)

Что касается расходов на подставку в целом:

Времени - 3 дня.

Денег:
Саморезы - 10 рублей
Болты, гаечки, шайбы - 30 рублей
Куллеры - (60х60)х2 - 140 рублей, 80х80 - 150 рублей.
Система для изоляции - 10 рублей.
Итого: 340 рублей.

Опыт - бесценен.

Если у кого либо есть вопросы, касательно технологии или подставки в целом - милости просим. Отвечу с большим удовольствием!

Спасибо за внимание!
