      Домашняя ректификационная колонна изготавливается из подручных материалов, которые несложно найти домашнему умельцу. Основу домашних ректификационных колонн составляет так называемая насадка, на которой происходит разделение фракций. Пар и жидкость (флегма) движутся противотоком навстречу друг другу, при этом флегма отдает пару более легкокипящие вещества, которые поднимаются вверх и концентрируются в верхней части колонны. Часть конденсата идет обратно в виде флегмы, чтобы процесс ректификации был непрерывным, а часть отбирается через специальный штуцер.
   Итак, посмотрим на схему колонны. Кубом может быть любая емкость, от фляги до пивного кега. Главное - чтобы были обеспечены соединения, не пропускающие пары спирта наружу. Концентрированные пары спирта пожаро и взрывоопасны, поэтому при изготовлении ректификационной колонны своими руками на технику безопасности нужно обращать внимание в первую очередь!
    В куб необходимо вставить тэны, подключенные через плавный регулятор мощности, ведь наша колонна потребует точного режима управления, которую на обычной газовой плите достичь чрезвычайно сложно.
Саму колонну можно изготовить из нержавеющей трубы диаметром от 30 до 50 мм. Чем выше труба - тем лучшее разделение можно получить при прочих равных условиях. Трубу необходимо заполнить насадкой, снизу доверху. Самое лучшее, если Вам удастся достать Титановую Сферическую Насадку. Если ее найти не удастся, подойдет любая другая насадка для ректификационных колонн. Чем хуже будет насадка - тем хуже будет качество конечного продукта.
Чтобы колонна работала максимально продуктивно, в 2-3 местах колонны необходимо вставить проволочные конусы, направляющие флегму от середины к центру. Просто берете нержавеющую проволоку подходящего диаметра, катаете из нее конусы и вставляете их узким концом вних между насадкой в нескольких местах колонны. Насадка должна собирать флегму со стенок и направлять ее в центр насадки. Чем выше труба колонны, тем больше должно быть таких конусов. Это добавит Вашей колонне разделительной способности.
    Узел отбора лучше выточить на токарном станке в виде втулки, плотно входящей в трубу. Ее предназначение - отбирать стекающую с дефлегматора жидкость для отбора, часть этой жидкости направляя в центр колонны для поддержания постоянного процесса ректификации. Чтобы она устойчиво держалась при перепадах температур, лучше приварить ее, или, нарезав резьбу, вкрутить в трубу, тогда она будет держаться наиболее устойчиво и ее можно будет менять, если Вы захотите увеличить или уменьшить бортики для объема отбираемого спирта.
    И, наконец, дефлегматор. Его можно изготовить из нержавеющей трубы большего диаметра, чем сама колонна, и соединить с колонной надежным сварным или резьбовым соединением. Предназначение дефлегматора - охлаждать поступающий пар, поэтому его конструкция может быть различной. Это может быть как спираль, навитая из пищевой медной или нержавеющей трубки, или внешняя рубашка с охлаждающей жидкостью. Нередко в домашних условиях дефлегматоры делают из нержавеющих термосов, пуская водяное охлаждение в пространство между стенками, или, наоборот, охлаждающую жидкость подавая внутрь термоса, а пары конденсируя между стенками термоса. Дефлегматоры можно также делать из любой нержавеющей посуды - кастрюль, тарелок, стаканов и т.д., надежно скрепляя их при помощи пайки. Главное в дефлегматоре - чтобы он хорошо охлаждал подаваемый пар, одновременно не переохлаждая его. В верхней части дефлегматора делается отверстие для связи с атмосферой.
    Вот и все, Ваша ректификационная колонна готова.
    Если Вам не хочется заниматься всем этим самостоятельно, Вы можете просто купить ректификационную колонну с ТСН (Титановой Сферической Насадкой), и получать спирт отличного качества у себя дома.
    О  том, где можно купить такую колонну, читайте здесь.
      Ректификационная колонна

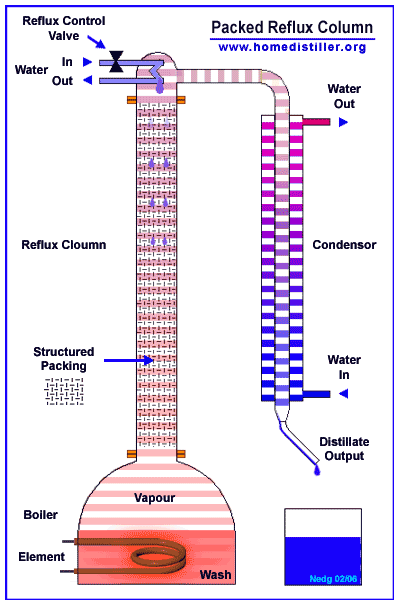

Схема колонны с ТСН:
